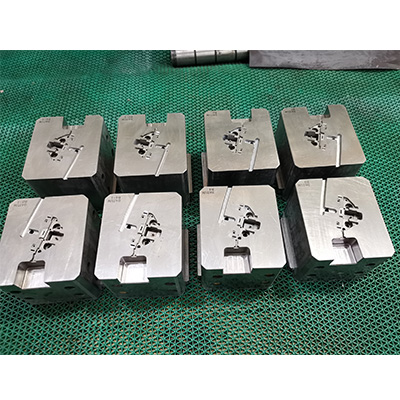

Molde de enchufe

Nombre del molde: molde de enchufe de pared de inyección de plástico

Material DE LA PARTE: PBT GF15

Tamaño del producto: 45,4*19,6*52,7mm

Descripción del producto: Plug CH versión

Cavidad del molde: 4 cavidades

Tamaño del molde: 392*300*335mm

Máquina de inyección adecuada: 90 Ton

Acero de la cavidad del molde: ASSAB8407

Sistema de inyección de molde: Puerta de película de corredor frío

Sistema de eyección del molde: Pin eyector

Tiempo de ciclo del molde: 25

Ciclo de vida del molde: 1.000.000

Plazo de entrega: 30 días laborables

Precio: 3000-10000

Características del molde: dos núcleos

Molde de tapón de inyección de plástico con dos núcleos, fabricante de moldes de enchufe de pared de inyección de plástico de alta calidad en China, HanKing tenía experiencia en diferentes países, moldes de enchufe de plástico, EE. UU., Suiza, Italia, Asia, Australia, etc.

Llamamos a esto un molde de enchufe, en realidad es aparte del cargador del adaptador, es una moldura de inserción, tomaremos el inserto de pasador de metal que se pondrá en el molde.

Para este tipo de molde, la línea de separación no es complicada, pero aún tenemos que ser confirmados por el cliente. Como pieza de montaje interna, la apariencia no es particularmente importante, podemos usar un canal frío para ahorrar el costo del molde. Y la parte no es grande ni gruesa, por lo que se sugiere usar la puerta de la película.

Según la estructura de la pieza, proponemos tener 4 deslizadores, cada lado dos deslizadores.

• Compruebe la línea dividida de los controles deslizantes, inserta la línea dividida con los clientes.

• Trate de equilibrar la posición del pasador de inserción.

• Hacer que el sistema eyector uniforme significa forma de pasador Eyector, dimensión, equilibrio de posiciones.




Se debe cuidar de que si los deslizadores tienen ángulo de inclinación a lo largo de la Dirección de movimiento de la diapositiva, el análisis de ángulo de inclinación también se debe verificar para la cavidad y el lado del núcleo, normalmente, el ángulo de inclinación no es inferior a 1 grado.

Cuando los diseñadores hacen el análisis del espesor de la pared, si el espesor de la pared es desigual, por favor informe al jefe del proyecto, el jefe del proyecto lo discutirá con el cliente si la marca del fregadero es aceptable. Sin embargo, incluso los clientes aceptan la marca de fregadero, debemos intentar eliminar la marca de fregadero tanto como sea posible. El director del proyecto debe hacer lo mejor y mejorar los parámetros de inyección para evitar problemas de marcas de fregadero durante las pruebas del molde.

La forma de la pieza es irregular, debe llamarse forma de tira delgada, este tipo de parte a menudo se dobla después de la moldura porque falta de soporte de plástico, los diseñadores deben pensar en la solución sobre cómo mejorar el enfriamiento.
